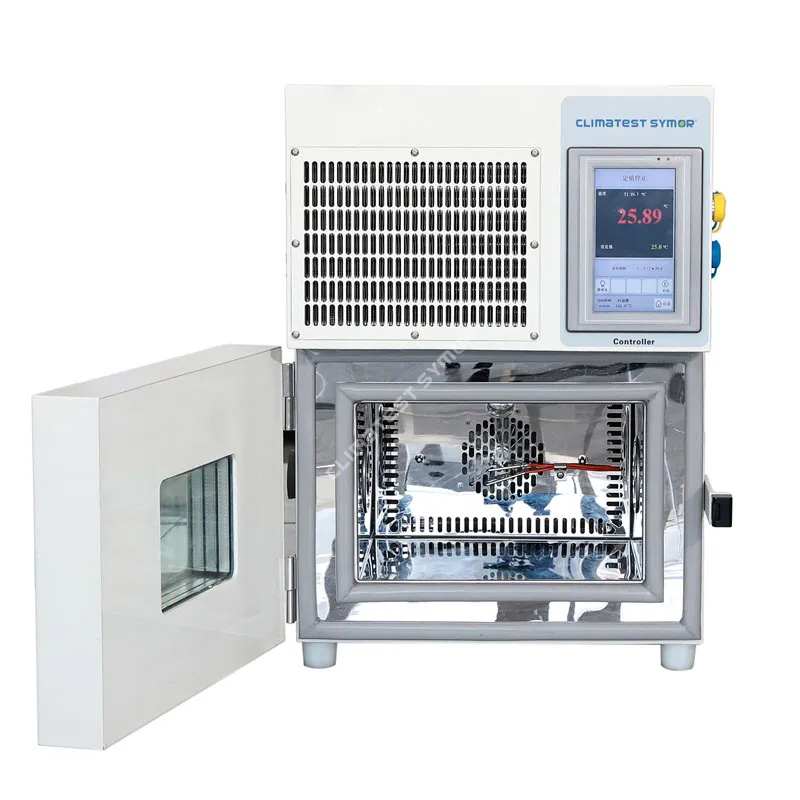

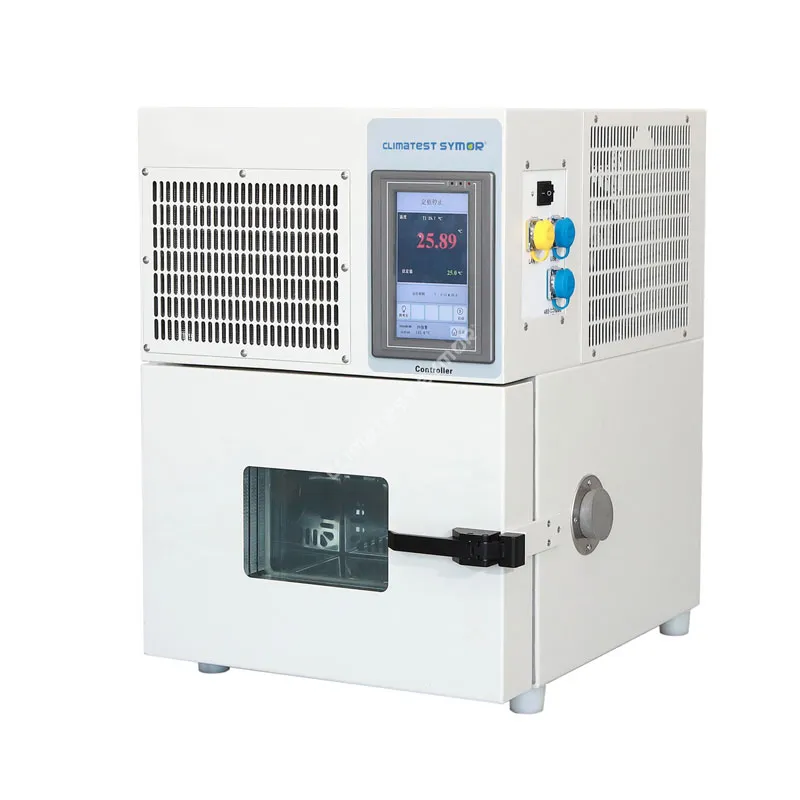

A Малка камера за изпитване на температураосигурява абсолютно същите възможности за скрининг на топлинен стрес като стоящата на пода температурна камера, но в рамките на отпечатък, който се побира на маса или в претъпкана лаборатория.
Предизвикателството е, че „малък“ не означава „по-слаб“. Компактните мини камери за температурни тестове постигат скорости на нарастване на температурата от 3°C до 5°C на минута, като същевременно консумират по-малко от 1,5KW мощност. Това ръководство предоставя пълна техническа разбивка на спецификациите на камерата за изпитване на малка температура, включително таблици за ефективност, механична структура и съвети за практическо приложение.
Основни технически спецификации на камера за изпитване на малка температура При оценка на aМалка камера за изпитване на температура, не можете да разчитате на рекламни реклами. Професионалните клиенти искат данни. По-долу са стандартните спецификации за високопроизводителни компактни температурни тестови камери, вариращи от 12 литра до 36 литра вътрешен обем - най-често срещаните размери за тестване на ниво компонент.
| Параметър | Стандартна гама | Инженерна бележка |
| Вътрешен обем | 12L / 22L / 36L | 12L е подходящ за тестване на единична печатна платка или батерия. 36L побира до 3 автомобилни сензора едновременно. |
| Вътрешни размери (Ш x Д x В) | 310×230×200 mm (12L) до 400 x 300 x 300 mm (36L) | Уверете се, че вашето тествано устройство (DUT) не заема повече от 2/3 от вътрешната площ, за да поддържа въздушния поток. |
| Външни размери (Ш x Д x В) | 500×540×650 mm (12L) до 640×730×920 mm (36L) | Повечето модули са проектирани да пасват на лабораторни маси. |
| Нетно тегло | 60 кг до 90 кг | Проверете степента на натоварване на вашата работна маса. |
| Вътрешно строителство | SUS 304 неръждаема стомана | Осигурява устойчивост на окисляване и позволява лесно почистване |
| Външно строителство | Прахово боядисана студено валцована стомана | Устойчив на ръжда, стабилен имот |
Спецификациите в тази таблица определят дали вашата камера за изпитване на малка температура отговаря на международни стандарти за изпитване като IEC 60068-2-1 (студено) и IEC 60068-2-2 (суха топлина).
| Параметър | Стойност (стандартен модел) | Критично прозрение |
| Температурен диапазон | -40°C до +130°C | -40°C покрива 95% от тестовете на търговската електроника. |
| Температурни колебания | ± 0,5°C | Измерва краткотрайна стабилност в една сензорна точка. |
| Равномерност на температурата | <2,0°C (@9 точки) | Без товар |
| Скорост на нагряване | 2,0-3,0°C/мин средно | От -40°C до +85°C |
| Скорост на охлаждане | 1,0-2,0°C/мин средно | От +85°C до -40°C. Ограничен от работния обем на компресора при ниски температури. |
| Температурна резолюция | 0,1°C | Високата разделителна способност е от съществено значение за тестване на стабилността на MEMS сензори и осцилатори. |
A Малка камера за изпитване на температураобикновено се интегрира във вашия съществуващ работен процес, системи за данни и физическа среда.
Система за циркулация на въздуха
Всички модерни компактни камери използват дизайн с принудителна конвекция. Центробежен вентилатор, монтиран на задната стена, изтегля въздух през оребрен нагревател и намотка на изпарителя, след което го разпределя вертикално през перфорирани странични канали. Скоростта на въздуха трябва да бъде между 1,5 m/s и 3,0 m/s. По-високите скорости подобряват равномерността, но могат да охлаждат малки, леки проби по-бързо от програмираната скорост на нарастване.
Порт за кабел и аксесоари
ВсекиМалка камера за изпитване на температуратрябва да включва порт за страничен достъп. Стандартният диаметър е 50 мм (2 инча). Портът включва тапа от силиконова гума, която поддържа уплътнението на камерата, като същевременно позволява на кабелите да преминават. За захранвани DUT, използвайте само кабелния порт - никога не затваряйте вратата на кабелите.

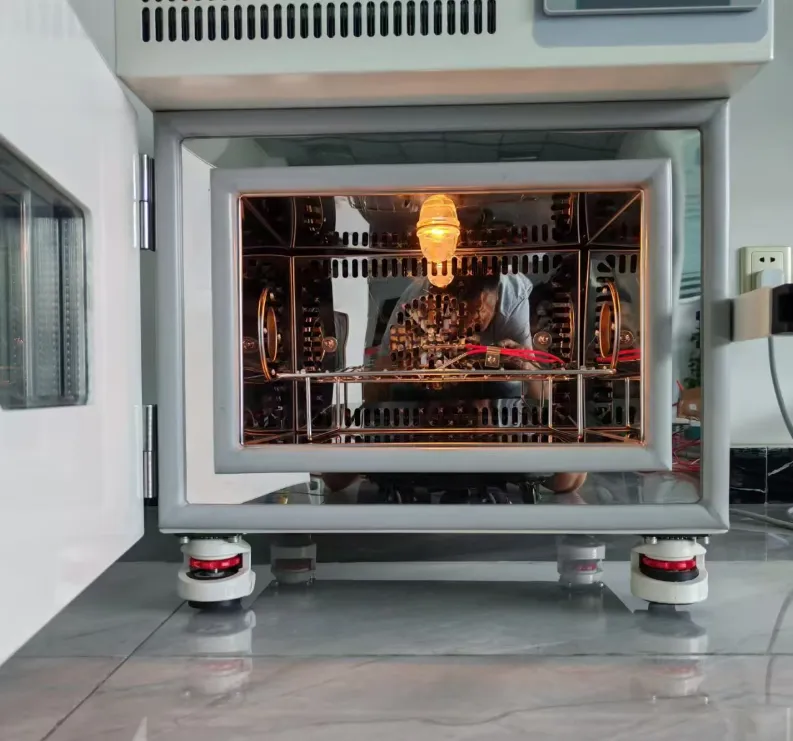

Рафтове и товар
Стандартната мини камера за температура включва един рафт от неръждаема стомана. Максималното натоварване на рафта обикновено варира от 10 kg до 20 kg, като долният рафт е оценен за пълния капацитет на камерата.
Следващите три въпроса представляват най-честите инженерни и оперативни опасения, повдигани от ръководителите на лаборатории, инженерите по качеството и специалистите по доставките, когато се определя камера за изпитване на малка температура.
1: Как да изчисля правилния размер на малка камера за изпитване на температура за моите тестови проби?
Трябва да се уверите, че вашият образец заема не повече от две трети от вътрешния обем и че нито една проба не е на по-малко от 10 cm от която и да е вътрешна стена.
Правилото за една трета се основава на динамиката на въздушния поток. Например, ако изберете 36L камера за тестване с малка температура, общият ви обем на пробата не трябва да надвишава 24 литра. Ето метода на изчисление стъпка по стъпка:
. Измерете размерите на вашето DUT в сантиметри: Дължина x Ширина x Височина.
. Изчислете единичния обем на пробата в литри: (Д x Ш x В) / 1000.
. Умножете по броя на пробите, за да получите общия обем на пробите.
Освен това поддържайте свободно пространство за циркулация на въздуха. Въздушният възвратен пленум обикновено се намира на задната стена. Блокирането на това с проба, която е твърде висока, ще доведе до голямо температурно отклонение. За надеждни резултати винаги използвайте предоставените перфорирани рафтове и никога не подреждайте проби директно върху пода на камерата.
2: Как да извърша тест за еднородност на температурата (картографиране) на моята малка камера за изпитване на температура?
Ще ви е необходим калибриран многоканален регистратор на данни с поне 9 сензора PT100
Ето професионалния метод:
. 9 PT100 температурен сензор, калибриран до ±0,3°C точност
. Регистратор на данни с честота на дискретизация от 50ms до 1 секунда
. Приспособление за камера или решетка (неметална, за да се избегне топлинна проводимост)
Процедура на изпитване:
1. Поставете 9-те сензора в празната камера на следните места:
. 8 ъгъла (всеки в рамките на 50 mm от стената
. Геометричен център
2. Настройте камерата на три зададени точки, от които се нуждаете: -40°C, +25°C и +85°C
3.Оставете 30 минути стабилизация (време за накисване) при всяка зададена точка.
4. Записвайте данни за температурата за 30 минути при всяка зададена точка.
5. Изчислете равномерността като: (Най-високата температура, регистрирана сред 9 точки) минус (Най-ниската температура, записана сред 9 точки).
Критерии за преминаване: За качественМалка камера за изпитване на температура, равномерността трябва да бъде ≤2,0°C. Ако температурата във вашата камера надвишава 3,0°C, проверете за блокиран вентилатор, повреден нагревател или ниско зареждане с хладилен агент. Извършвайте този тест всяка година и след всяко преместване на камерата.
