Сухи шкафове с контрол на ниска влажност

Описание

Сухите шкафове с контрол на ниска влажност <1%RH са предназначени основно за електронни компоненти, класифицирани като нива на висока чувствителност към влага (MSL) — по-специално нива 4, 5, 5a и 6. Тези шкафове за съхранение с ултраниска влажност са способни постоянно да поддържат среда за съхранение <1%RH, като по този начин отговарят на международния индустриален стандарт IPC/JEDEC J-STD-033.

 Сухи шкафове с контрол на ниска влажност: Спецификация

Сухи шкафове с контрол на ниска влажност: Характеристика

▸Относителна влажност: <1% RH, предлагайки решение за съхранение с изключително ниска влажност за MSL 4, 5, 5a и 6.

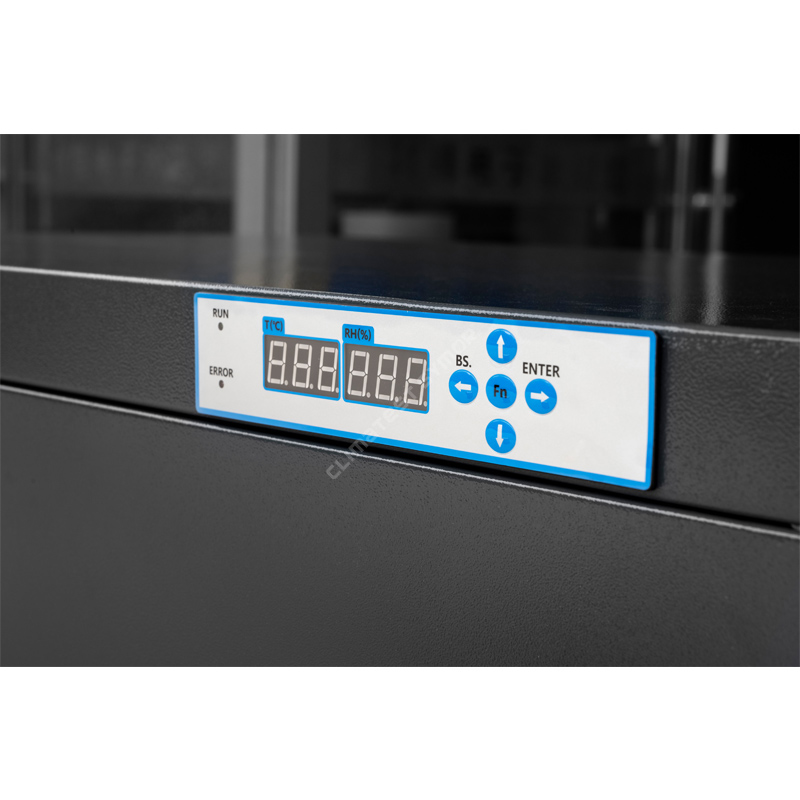

▸Цифров дисплей: LED HD дисплей с микрокомпютърно управление, удобна за потребителя настройка на RH, наблюдение в реално време.

▸ Защита от ESD: Повърхностна антистатична устойчивост 10⁵–10⁹ Ω.

▸Регулируеми рафтове: Регулируеми по височина, подходящи за различни по размер компоненти.

▸Функция на паметта: Няма нужда от нулиране след прекъсване на захранването.

▸Енергоефективен: Енергоспестяващ, като същевременно поддържа високо ефективен контрол на влажността.

Как да изсушаваме?

Принципът на изсушаване на сухи шкафове с контрол на ниска влажност <1%RH е „физическа адсорбция чрез молекулярни сита + циклична регенерация“ (най-надеждният метод), нормалният сух шкаф за охлаждане TE не може да достигне толкова ултраниско ниво на влажност.

Процес на адсорбция: Молекулярните сита се използват като адсорбиращ материал в шкафа; тези сита разполагат с огромна мрежа от наномащабни микропори, които адсорбират водни молекули от въздуха - подобно на гъба, абсорбираща вода. Вентилатор вкарва влажен въздух в сухите модули, където водните молекули претърпяват физическа адсорбция, а изсушеният въздух впоследствие се връща във вътрешността на шкафа.

РегенерацияПроцес:След като молекулярното сито достигне адсорбционно насищане, системата автоматично инициира нискотемпературно нагряване внимателно, за да превърне адсорбираните водни молекули във водна пара, която след това се изхвърля от шкафа; по този начин молекулярното сито възстановява способността си да абсорбира влагата.

<1%RH Сухите шкафове за контрол на ниска влажност използват модерна технология, включително внесени от Швейцария сензори за относителна влажност (RH) и температура, за да осигурят прецизен контрол и наблюдение на вътрешната среда, точността на сензора за влажност е +/-2%RH. Поддържайки стабилна среда с ниска влажност, сухите шкафове ефективно защитават чувствителните предмети от вредното въздействие на влагата, като корозия, мухъл и разграждане.

Сухи шкафове за контрол на ниска влажност в SMT монтаж

В индустрията за SMT (технология за повърхностен монтаж) основното приложение на сухи шкафове <1%RH е специализираното управление и контрол на устройства, чувствителни към влага (MSD), като се гарантира, че те остават абсолютно сухи преди повторно запояване, като по този начин се предотвратява повреда на компонентите, причинена от "ефекта на пуканките".

Животът на пода се отнася до максималното допустимо време, през което MSD (устройство, чувствително към влага) може да остане в стандартна фабрична среда (≤30°C / 60% RH), след като бъде извадено от неговата вакуумна торбичка за бариера срещу влага, като същевременно остава безопасно за поставяне и повторно запояване.

Метод на нанасяне: След като компонентите на MSL ниво 4–6 бъдат извадени от техните вакуумни торбички, ако процесите на монтаж и повторно запояване не са завършени в рамките на определения живот на пода, те трябва незабавно да бъдат поставени в <1% RH сух шкаф за съхранение. В тази среда с ултра ниска влажност от <1% относителна влажност, процесът на абсорбиране на влага на компонентите е ефективно „на пауза“ и оставащият живот на пода спира да се изразходва, сухият шкаф не реализира предварително изпичане, което може да бъде директно заредено на линията за употреба, като по този начин значително повишава ефективността на производството.

Профил на влажност в реално време(Влажност на околната среда 60% RH, без товар):

Отваряне на вратата за 30 секунди всеки път, след това затваряне:

Дългосрочно съхранение без отваряне на вратата:

Измерване на влажността в реално време преди изпращане

Ние използваме високопрецизен хигрометър Rotronics за повторно измерване на <1%RH сух шкаф преди изпращане и издаване на сертификат за калибриране, ние внимателно отстраняваме грешки във всеки шкаф и се уверяваме, че всичко работи добре, след като пристигнат в ръцете на клиента, това също е отговорност, загриженост на Symor относно контрола на качеството и отзивите на клиентите относно използването на нашите сухи шкафове, ние смятаме, че това е причината много клиенти да поставят повторение поръчки.

Разлика между сухите шкафове с ниска влажност и азотните шкафове:

▸Шкафовете за сушене с ниска влажност използват сухи модули за изсушаване, без консумативи, без подмяна и те абсорбират влагата и я извеждат навън автоматично.

▸Шкафовете за продухване с азот използват азотен газ за достигане на приложение за съхранение с ниска влажност и ниско ниво на кислород, N2 газът е консуматив.

<1%RH Сухи шкафове с контрол на ниска влажност: Приложение

▸Производство на полупроводници и електроника:

. Вафли/чипове/BGA/PCB: За чувствителни към влага компоненти с ниво на чувствителност към влага (MSL), вариращо от 2a до 5a, предотвратява "ефекта на пуканките" (вътрешно напукване), причинен от бързото изпаряване на вътрешната влага по време на запояване.

. Фоторезисти/флюси: Предотвратява влошаване на производителността в резултат на абсорбиране на влага.

▸Прецизна оптика и инструменти

. Високопрецизни лещи / оптика с покритие / краища на влакна

За повече подробности относно сухи шкафове с контрол на ниска влажност под 1% RH, моля, посетете нашия уебсайт www.climatestsymor.com или изпратете имейл на sales@climatestsymor.com. Ние ще ви отговорим възможно най-скоро и приветстваме евентуално сътрудничество.
