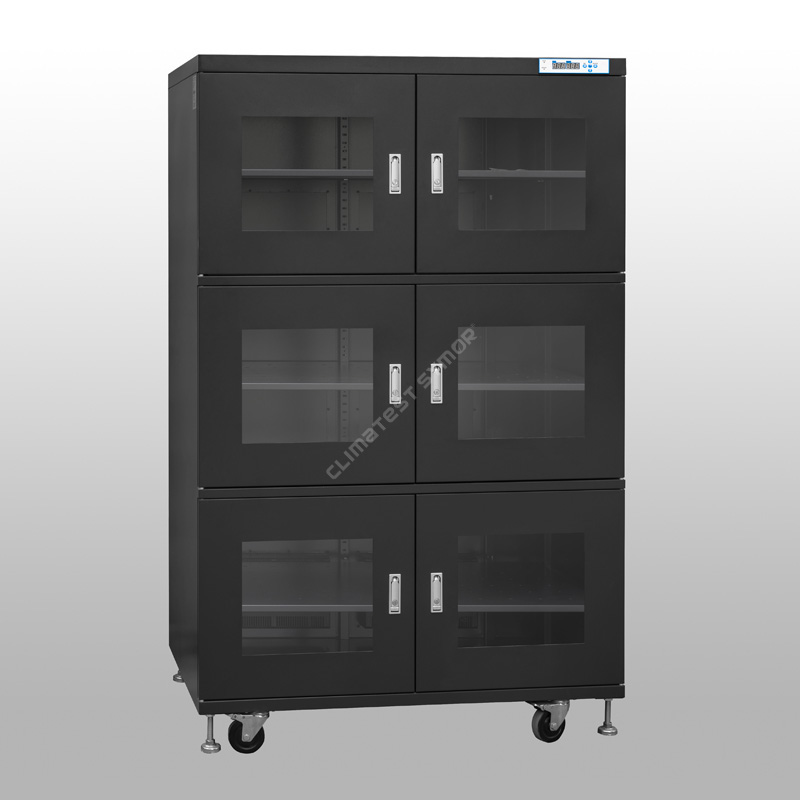

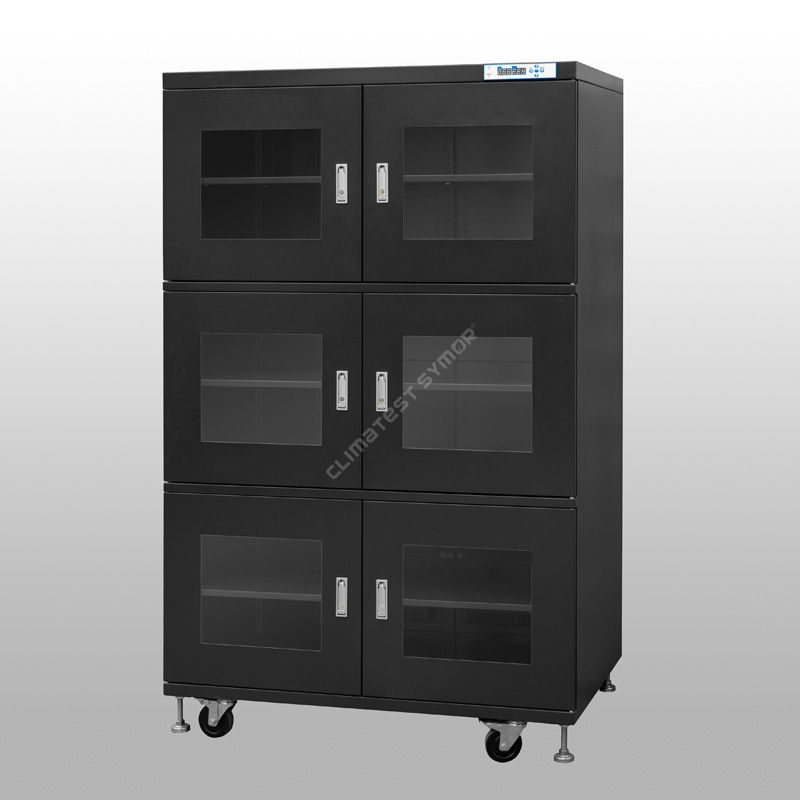

Под 1% относителна влажност в сух шкаф

Описание

Сух шкаф с относителна влажност под 1% осигурява съхранение при изключително ниска влажност за SMT производствени линии. Използвайки най-модерната технология за изсушаване, шкафът създава изключително суха атмосфера, която предотвратява "ефекта на пуканки" в чувствителните към влага компоненти, удължава живота им на пода и елиминира необходимостта от скъп азот или често печене при висока температура.

Сухи шкафове под 1% RH: Спецификация

Сухи шкафове с относителна влажност под 1%: Характеристика

▸Относителна влажност: <1% RH, предлагайки решение за съхранение с изключително ниска влажност за MSL 4, 5, 5a и 6.

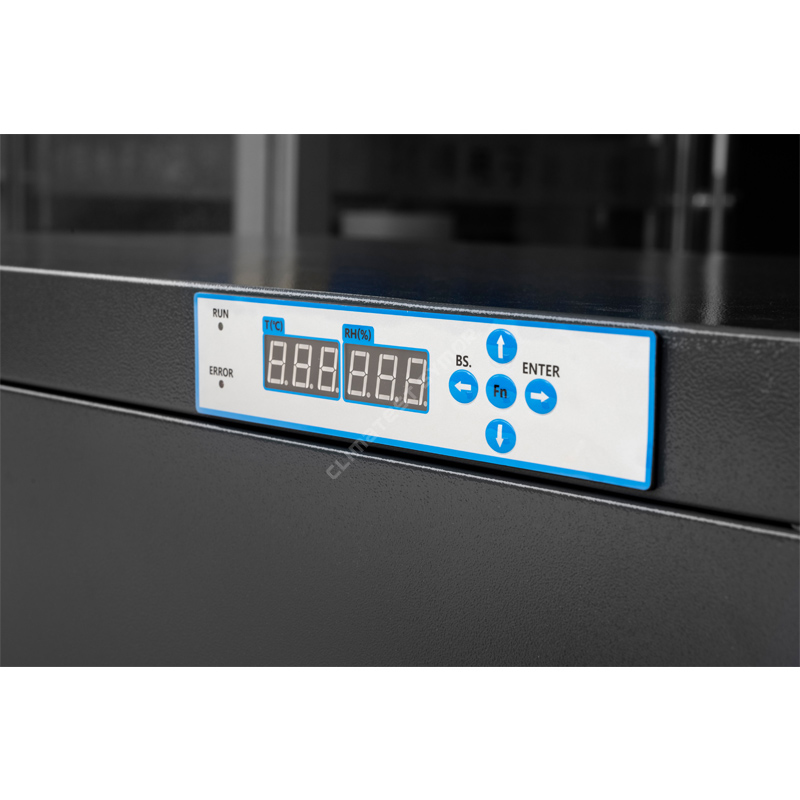

▸Цифров дисплей: LED HD дисплей с микрокомпютърно управление, удобна за потребителя настройка на RH, наблюдение в реално време.

▸ Защита от ESD: Повърхностна антистатична устойчивост 10⁵–10⁹ Ω.

▸Регулируеми рафтове: Регулируеми по височина, подходящи за различни по размер компоненти.

▸Функция на паметта: Няма нужда от нулиране след прекъсване на захранването.

▸Енергоефективен: Енергоспестяващ, като същевременно поддържа високо ефективен контрол на влажността.

Как да изсушаваме?

Принципът на изсушаване на сухи шкафове с относителна влажност под 1% е „физическа адсорбция чрез молекулярни сита + циклична регенерация“ (най-надеждният метод), нормалният охлаждащ сух шкаф TE не може да достигне толкова ултраниско ниво на влажност.

Процес на адсорбция: Молекулярните сита се използват като адсорбиращ материал в шкафа; тези сита разполагат с огромна мрежа от наномащабни микропори, които адсорбират водни молекули от въздуха - подобно на гъба, абсорбираща вода. Вентилатор вкарва влажен въздух в сухите модули, където водните молекули претърпяват физическа адсорбция, а изсушеният въздух впоследствие се връща във вътрешността на шкафа.

РегенерацияПроцес:След като молекулярното сито достигне адсорбционно насищане, системата автоматично инициира нискотемпературно нагряване внимателно, за да превърне адсорбираните водни молекули във водна пара, която след това се изхвърля от шкафа; по този начин молекулярното сито възстановява способността си да абсорбира влагата.

Сухите шкафове под 1%RH приемат усъвършенствана технология, включително внесени от Швейцария сензори за относителна влажност (RH) и температура, за да осигурят прецизен контрол и наблюдение на вътрешната среда, точността на сензора за влажност е +/-2%RH. Като поддържат стабилна среда с ниска влажност, сухите шкафове ефективно защитават чувствителните предмети от вредното въздействие на влагата.

Приложения в производството на SMT електроника

Сухите шкафове с относителна влажност под 1% са от съществено значение за устройства, чувствителни към влага (MSD), класифицирани като MSL 4, 5, 5A и 6 според стандартите IPC/JEDEC J-STD-033:

▸ Основни случаи на употреба: Предотвратяване на „Ефекта на пуканките“: По време на запояване чрез повторно запояване (пикови температури ~260°C), влагата, уловена вътре в пластмасови IC пакети, се превръща в пара, причинявайки вътрешни пукнатини и разслояване. Съхранението при изключително ниска влажност елиминира тази влага преди запояване.

▸Пауза на живота на пода: Когато МСД се извадят от техните запечатани торбички за бариера против влага, техният часовник за "живот на пода" започва да тиктака. Съхраняването им в шкаф с относителна влажност <1% ефективно поставя на пауза този таймер, позволявайки неизползваните компоненти да бъдат безопасно съхранявани и повторно използвани по-късно без печене.

▸ Предотвратяване на окисляване: Ултра-сухата атмосфера предотвратява окисляването на открити медни подложки, сребърни покрития и запояващи се повърхности - запазвайки способността за запояване в продължение на години

Животът на пода се отнася до максималното допустимо време, през което MSD (устройство, чувствително към влага) може да остане в стандартна фабрична среда (≤30°C / 60% RH), след като бъде извадено от неговата вакуумна торбичка за бариера срещу влага, като същевременно остава безопасно за поставяне и повторно запояване.

Метод на нанасяне: След като компонентите на MSL ниво 4–6 бъдат извадени от техните вакуумни торбички, ако процесите на монтиране и повторно запояване не са завършени в рамките на определения живот на пода, те трябва незабавно да бъдат поставени в сух шкаф под 1% RH. В тази среда с ултра ниска влажност от <1% относителна влажност, процесът на абсорбиране на влага на компонентите е ефективно „на пауза“ и оставащият живот на пода спира да се изразходва, сухият шкаф не реализира предварително изпичане, което може да бъде директно заредено на линията за употреба, като по този начин значително повишава ефективността на производството.

Профил на влажност в реално време(Влажност на околната среда 60% RH, без товар):

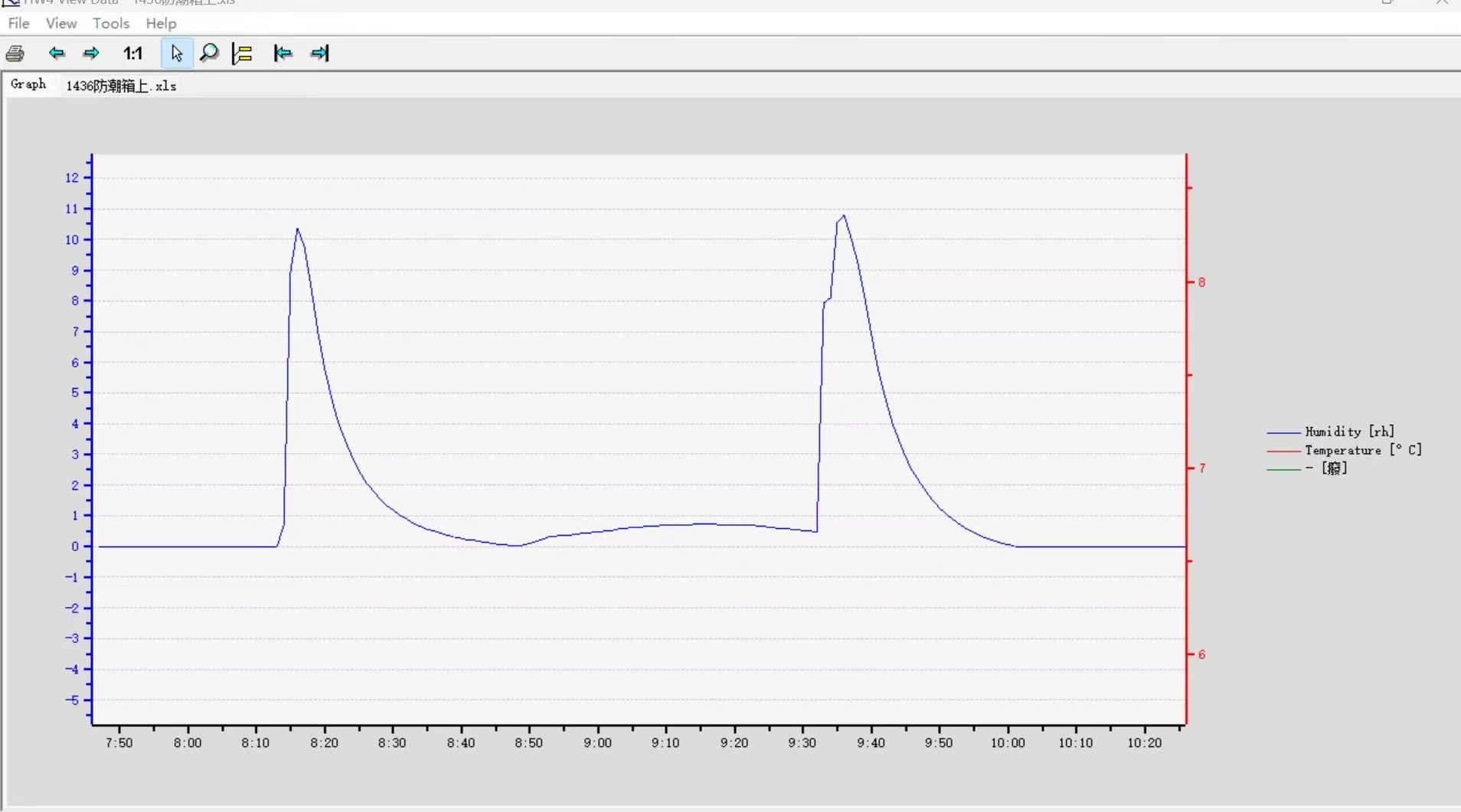

Отваряне на вратата за 30 секунди всеки път, след това затваряне:

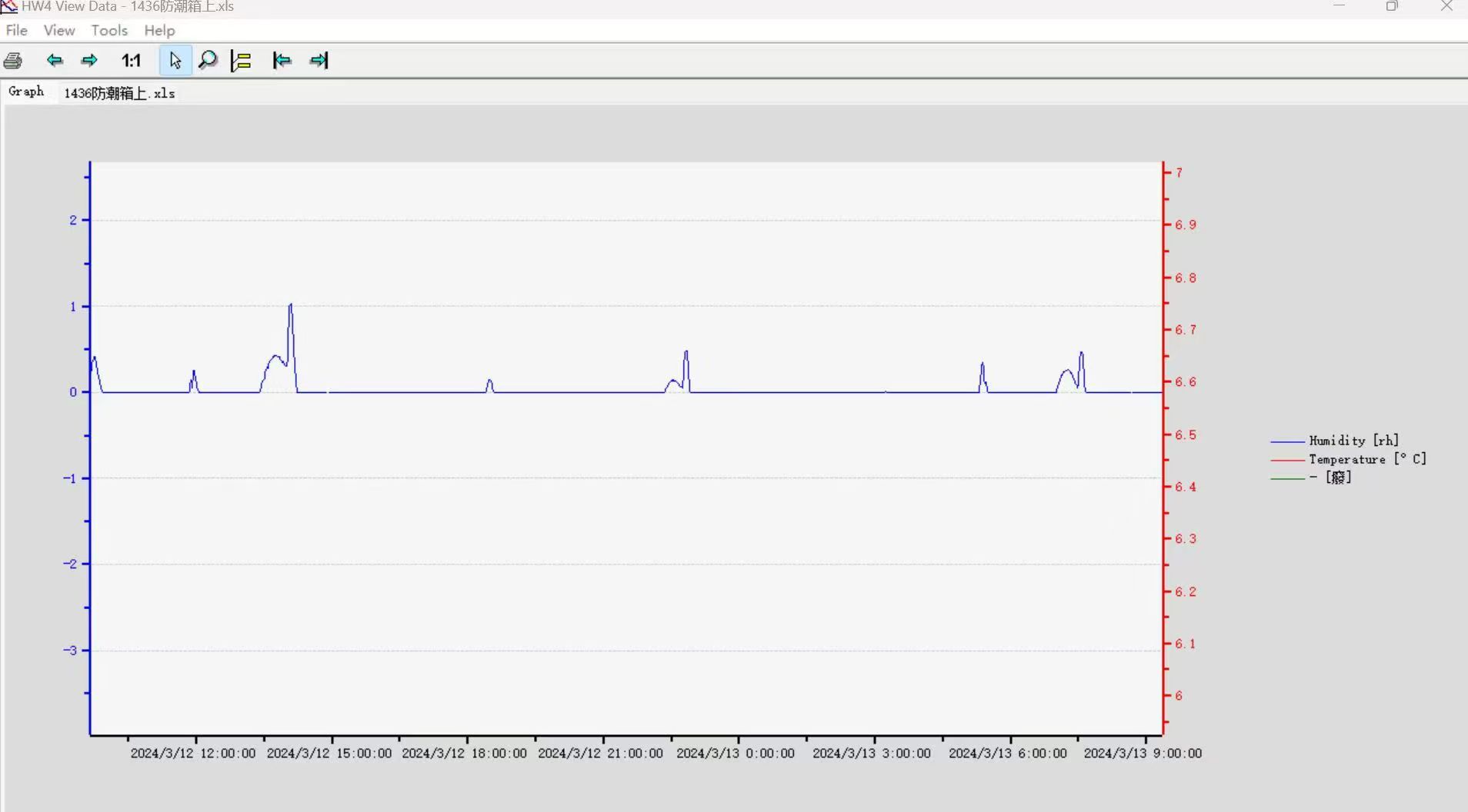

Дългосрочно съхранение без отваряне на вратата:

Измерване на влажността в реално време преди изпращане

Ние използваме високопрецизен хигрометър Rotronics за повторно измерване на сухия шкаф с относителна влажност под 1% преди да го изпратим и издаваме сертификат за калибриране, ние внимателно отстраняваме грешки във всеки шкаф и се уверяваме, че всичко работи добре, след като пристигнат в ръцете на клиента, това също е отговорност, опасенията на Symor относно контрола на качеството и отзивите на клиентите относно използването на нашите сухи шкафове, ние смятаме, че това е причината много клиенти да поставят повторение поръчки.

Разлика между сухи шкафове и азотни шкафове:

▸Шкафовете за сушене използват сухи модули за изсушаване, без консумативи, без подмяна, и те абсорбират влагата и я извеждат навън автоматично.

▸Азотните шкафове използват продухване с азот, за да достигнат приложение за съхранение с ниска влажност и ниско ниво на кислород, газът N2 е консуматив.

Компоненти, които изискват <1%RH сухи шкафове:

▸IC, BGA, QFP и всички SMD компоненти с MSL 5/6

▸Голи PCB (предотвратява окисляването и абсорбцията на влага)

▸3D принтер метални прахове (хигроскопични и реактивни)

Съответствие с индустриалните стандарти

Сухите шкафове с относителна влажност под 1% са проектирани да отговарят или надвишават:

IPC/JEDEC J-STD-033             Манипулиране, опаковане и съхранение на МСД

IPC-1601                                  Съхранение и работа с печатни платки

IEC 61340-5-1                          ESD контрол (за ESD-безопасни модели)

Кой купува от нас?

Symor продава шкафове с контролирана ниска влажност на световноизвестни производители на полупроводници и електроника, като Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn и университети като Станфорд, Илинойс, ETH Zürich......нашите сухи шкафове помагат на клиентите:

▸Обръщение към основните болкови точки: Пълно решаване на предизвикателствата на управлението на МСД (устройство, чувствително към влага)

▸Намаляване на разходите и подобряване на ефективността на сглобяване: доведе до значителна възвръщаемост на инвестициите (ROI)

▸Изключителна производителност на продукта: Стабилна и надеждна технология за контрол на влажността

За повече подробности относно сухите шкафове под 1% RH, моля, посетете нашия уебсайтwww.climatestsymor.com, или изпратете имейл на sales@climatestsymor.com. Ние ще ви отговорим възможно най-скоро и приветстваме евентуално сътрудничество.
